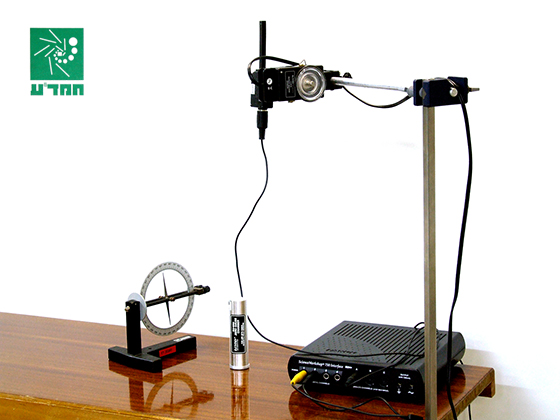

מרכיבים חיישן שדה מגנטי על צירו של חיישן תנועה סיבובית ומתקינים את שניהם על מוט. בעזרת מצפן רכינה, מאתרים את המישור בו קווי השדה המגנטי הארצי. מכוונים את החיישנים כך שמישור הסיבוב של חיישן השדה המגנטי יקביל למישור הטבעת של מצפן הרכינה. מפעילים מערכת ממוחשבת אליה מחוברים החיישנים, מלבישים את תא האיפוס על חיישן השדה המגנטי ומאפסים את החיישן. אוחזים בגלגלת של חיישן התנועה הסיבובית ומסובבים אותה ב-360 מעלות.
עקב רגישות המערכת לשדות המגנטיים, חלקי המערכת והשולחן חייבים לא להכיל חומרים פרומגנטיים. |
מטרת הפעילות:
מדידת הערך של השדה המגנטי הארצי ושל רכיבו האופקי.
|
